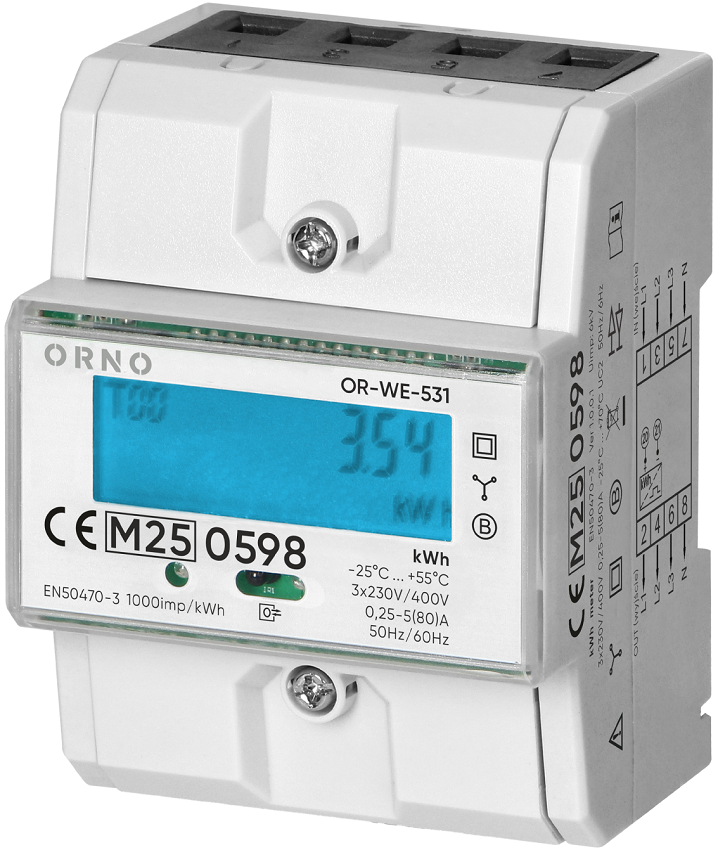

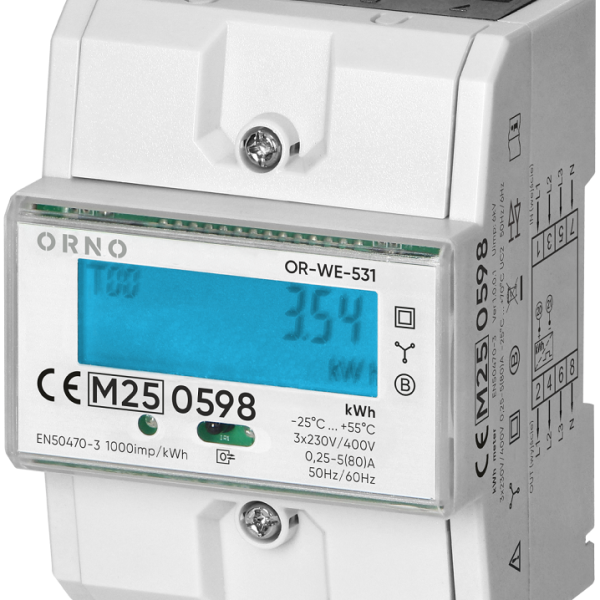

Medidor Digital de Custos de Energia p/ Calha DIN 80A c/ MID (Trifásico) - ORNO

Descrição
O contador de energia trifásico com corrente máxima de 80 A é um moderno dispositivo de medição concebido para a monitorização precisa do consumo de energia elétrica em instalações trifásicas. O contador pode ser utilizado em aplicações comerciais, industriais e residenciais, onde são necessárias leituras precisas e fiáveis.

O contador opera em sistemas com uma tensão nominal de 3x230 V ou 400 V CA e uma frequência de 50 Hz, permitindo a medição direta de energia sem necessidade de transformadores de corrente. O dispositivo regista a energia ativa, consumida e emitida. Isto permite a monitorização abrangente do fluxo de energia em ambas as direções. Uma corrente de medição mínima de 0,25 A garante uma elevada sensibilidade do dispositivo, mesmo com uma carga baixa, e uma corrente inicial de 0,02 A permite o registo de pequenos consumos de corrente.

O visor LCD digital (6+2 dígitos) com retroiluminação permite leituras confortáveis, mesmo com pouca iluminação. A unidade também possui uma função de reinicialização do subcontador de energia ativa, particularmente útil em situações que exigem a reinicialização periódica das leituras.

Concebido para montagem em calha DIN TH-35 mm, garante uma fácil instalação em quadros de distribuição standard. O armário de 76x100x65 mm acomoda 4,3 módulos DIN de série. A secção transversal máxima dos cabos de ligação é de 35 mm².

O contador suporta o protocolo IR em conformidade com a norma EN 62056-21.

É possível definir 27 parâmetros diferentes para serem apresentados no ecrã LCD. Isto requer a utilização de uma cabeça ótica USB (OR-WE-518) para permitir a comunicação entre um PC (Windows) e os contadores de eletricidade equipados com portas óticas de IV. Uma aplicação simples permite que o medidor de dados seja descarregado e programado (incluindo a configuração de tarifas). Taxa de transmissão: 300, 600, 1200, 2400, 4800, 9600, 19200 bits/seg. Opera em conformidade com a norma IEC 62056-21 (IEC1107).

O contador foi concebido de acordo com as normas: EN 50470-3:2022, EN IEC 62053-21:2021, IEC 62052-11:2020, IEC 62052-31:2015. A conformidade com a norma MID 2014/32/UE permite que o contador seja utilizado em espaços comerciais onde seja necessário equipamento certificado para faturação.

Caraterísticas
Tipo de medidor: Eletrónico
Corrente nominal (In): 5 A
Corrente máx. (Imáx): 80 A
Corrente mínima: 0,25 A
Corrente de arranque (Ist): 0,004 A
Tensão nominal (Un) NL: 230 V
Tensão nominal (Un) LL: 400 V
Frequência: 50 Hz
Frequência de impulsos: 1000 imp/kWh
Classe de precisão: 0,55 W
Tipo de poste: Trifásico
Modelo: Medição direta
Classe de precisão de medição: 1
Tipo de energia: Potência ativa e reativa
Potência ativa: ✓
Potência reativa: ✓
Potência encaminhada: ✓
Potência invertida: ✓
Possibilidade de reposição do submedidor: ✓
Suporte de memória: bateria de iões de lítio
Calibrado: ✓
Aprovação: MID (Diretiva Instrumentos de Medição)
Saída de impulsos: Óptico
Tipo de impulso: S0
Velocidade de impulsos: 1000 lmp/kWh
Tensão de saída do impulso: 12-27 V DC
Corrente de saída de impulsos:
