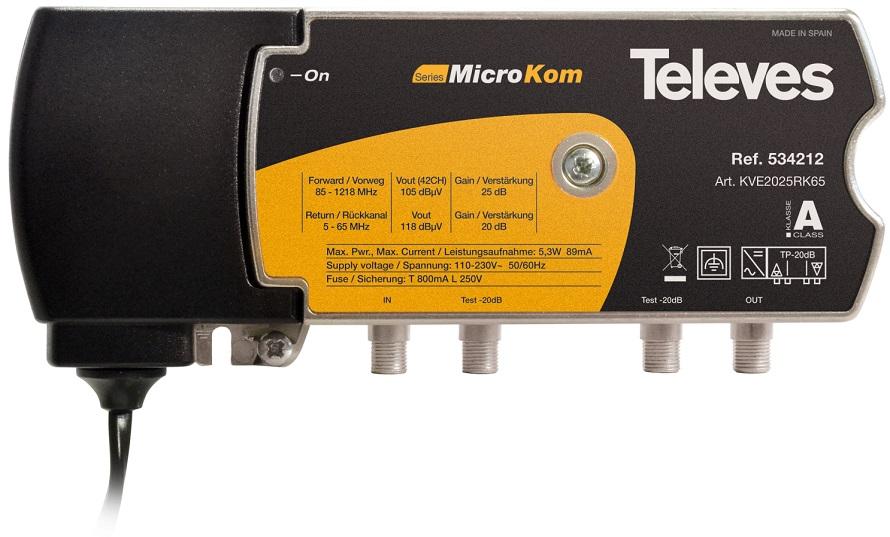

Central MicroKom de Amplificação de Linha - TELEVES

Descrição
Central de amplificação de linha de classe 4, desenhada para a distribuição de serviços multimédia em edifícios de dimensões pequenas ou médias. Caracterizam-se por Oferecer ajustes através de pontes tanto no canal directo e de retorno. O ganho no canal directo é 20/25dB, e O canal de retorno pode ser passivo ou activo (20dB). O canal é directo até aos 1220MHz e é compatível com DOCSIS 3.1.

Destaca-se por:
- Ganho do canal directo e de retorno configurável.
- Ajustes de atenuação e equalização em canal directo e de retorno.
- Fonte de alimentação comutada integrada, de alta eficiência e baixo consumo.

Caraterísticas
Consumo: 5,3 W
Consumo máx. total: 95 mA
Temperatura de trabalho: -10 … + 45ºC
Proteção descargas (EN61000-4-2): 8 kV
Classe de proteção: class II isolation
Índice de proteção IP: 20
Conectores RF: F-fêmea
Tensão: 110 - 230 V / 50 - 60 Hz

Caraterísticas Canal direto
Frequência : 85...1220 MHz
Ganho: 25 dB
Desvio do valor nominal: ± 1
Planicidade: ± 1.5
Atenuador de entrada (etapas de 2dB): 0 ... 18
Atenuador entre etapas: 0/5
Equalizador de entrada (etapas de 2dB): 0 ... 18
Equalizador entre etapas: 0/6
Figura de ruído: 6
Nível de saída DIN 45004B: 124 dBµV / NCSO (42 Canais) 60 dB: 105 dBµV / CTB (42 Canais): 60dB 105 dBµV
Perdas de retorno: dB >12
Toma test: -20

Caraterísticas Canal de retorno
Frequência : 5 ... 65 MHz
Ganho activo/pasivo: 20/-1 dB
Desvio do valor nominal: ± 1
Planicidade: ± 1
Atenuador de entrada (etapas de 2dB): 0 ... 18
Equalizador entre etapas: 0/3/6
Figura de ruído: < 6
Nível de saída DIN 45004B: 118 dBµV
64QAM 4TP (Em conformidade com a norma KBW): 115 dBµV (1.0e-8)
Perdas de retorno: >12 dB
Toma test: -20

Dimensões e peso do produto
Peso: 492 g
