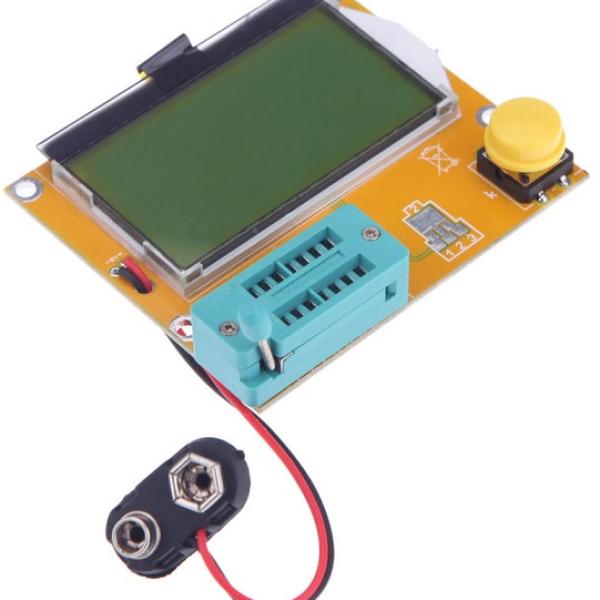

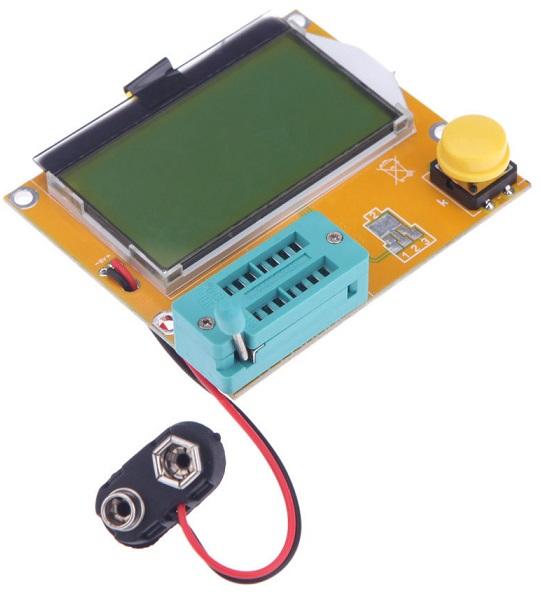

Analisador Comp. Passivos (Transistors, Condens ESR, Inductancia, Resistencia, NPN, PNP, MOS)

1 - Operação de 1 botão, encerramento automático.
2 - Apenas utiliza 20nA para encerrar.
3 - Deteção automática de transístores NPN e PNP, MOS FET de canais N e P, JFET, díodos , dois díodos, thyristors e thyristors bi e uni direcionais de valor baixo.
4 - Identificação automática de da pinagem dos componentes.
5 - Amplificação de corrente em medição de transístores bipolares.
6 -Fator de amplificação de alta corrente para identificação de transístores Darlington.
7 - Deteção de transístores bipolares e díodos de proteção de transístores MOS.
8 - Medição de gate de MOS FET e da capacitância do mesmo.
9 - Pode medir simultaneamente duas resistências e o símbolo de resistência é apresentado. Mostrado à direita com um valor de decimal de 4. Símbolo de resistência em ambos os lados mostram o número de pinos para que seja possível medir o potenciómetro. Caso o potenciómetro não seja transferido para uma posição extrema, podemos distinguir entre o meio e ambos os finais do pino.
10 - Resolução da medição de resistência de 0.1 ohms, podendo ser medido até 50M ohms.
11 - Pode medir capacitância de 30pF a 100mF, resolução 1pF.
12 - 2 condensadores de 2uF podem medir simultaneamente o equivalente aos valores ESR. Ambos podem ser apresentado com valor decimais, resolução de 0.01 ohms.
13 - Pode estar na ordem correta e o símbolo de díodo apresentar dois díodos e indica a voltagem dos díodos.
14 - Os LEDs são detetados como um díodo de voltagem superior. A combinação de LEDs é identificada como dois díodos.
15 - Voltagem de Reverse breakdown é inferior a 4.5V. Díodos Zener podem ser identificados.
16 - Pode medir a capacitância reversa de um díodo único. Se o transístor bipolar estiver ligado à base e ao coletor ou emissor de um pino, pode medir a capacitância reversa da junção do coletor ou emissor.
18 - Pode ser obtido com uma simples ligação ponte de medição.
