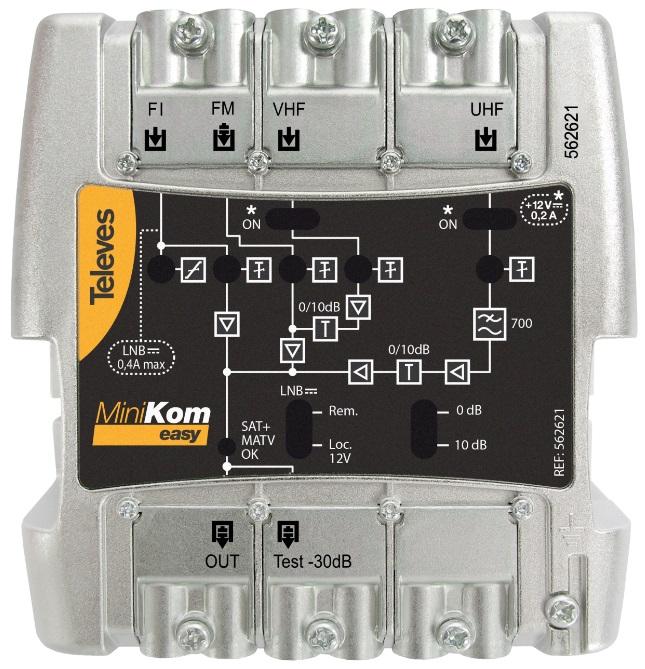

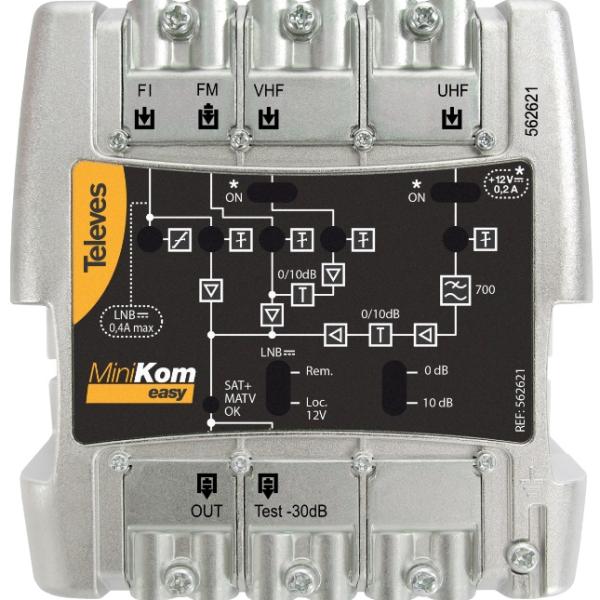

Amplificador MiniKom MATV+FI 4E/1S EasyF: FM - VHF - UHF - FI - TELEVES 562621

Central de amplificação de cabeça de rede configurável para sistemas SMATV com amplificação separada que garante a ausência de intermodulação entre entradas.
Possui 4 entradas: FM-VHF-UHF-FI, as de VHF e UHF possuem os dois margens de ganho seleccionáveis enquanto a entrada de FM tem uma única etapa amplificadora. Na etapa de FI incorpora um switch para a selecção da alimentação do LNB em modo local (através da própria fonte) ou remoto (através de um STB externo).
Possui filtro anti LTE700 e um led indicador de sinal na saída para a detecção imediata de falhas na rede.

Destaca-se por
- Tamanho muito compacto (103x103x 50mm)
- LEDs indicadores da existência de sinal em saída e alimentação
- Ganho configurável através de um switch (alta/baixo) e alto nível de saída
- Dos etapas de amplificação para as bandas de TV
- Fonte de alimentação comutada que garante o baixo consumo
- Sistema de Conexão EasyF
- Chassis de elevada blindagem, fabricado em Zamak

Características principais
- Saída de teste (-30dB)
- Carátula frontal intuitiva, com ajustes e diagrama de bloques
- Switch de selecção da alimentação de LNB: local ou remota
- Switch ON/OFF de passagem DC por as entradas VHF e UHF, para alimentação de pré-amplificadores ou sistemas BOSS
- Aparafusável em parede

Sistema de conexão EasyF: simplicidade e poupança
O sistema EasyF trata-se de um inovador conceito de ligação do condutor central do cabo coaxial (vivo), com ligação directa no dispositivo aumentando a fiabilidade da ligação. A não utilização de conectores F possibilita a redução do chassis e a ligação de dois cabos coaxiais no mesmo compartimento.

- Poupança real de tempo: reduz significativamente o tempo de instalação pelo facto de não ser necessário a aplicação de conectores. Tem também a vantagem do espaço, evitando o processo de aperto dos conectores que complica quando este é reduzido
- Fiabilidade de ligação: A abraçadeira que suporta os cabos impede que este se solte
- Económico: não necessita de conectores (F ou CEI) adicionais
- Optimização do espaço: as entradas e saídas são sempre do mesmo lado do dispositivo, evitando vincar os cabos coaxiais e facilitando o trabalho dentro de armários e caixas
- Montagem muito simples em apenas três passos: Requer apenas abrir e aparafusar a abraçadeira para ligar os cabos:

1. Abrir a abraçadeira

2. Inserir os cabos coaxiais previamente descarnados

3. Fechar e apertar a abraçadeira para assegurar a ligação

Mais informação acerca da fiabilidade do sistema EasyF

Com EasyF, a ligação do cabo coaxial no dispositivo realiza-se através de um sistema automático de inserção do vivo, (condutor central) por contacto, sem necessitar de soldadura.

- Durabilidade: o tempo de vida do dispositivo aumenta ao eliminar as soldas que se deterioram com o passar do tempo
- Redução do índice de avarias: geralmente provocadas por soldas frias
- Optimização do comportamento electromagnético: em altas frequências
- Compromisso com o meio ambiente: elimina-se a contaminação provocada pelo processo de soldadura e reduz-se o consumo eléctrico associado ao processo de fabrico
