Extensor VGA via UTP RJ45 at? 300 mts

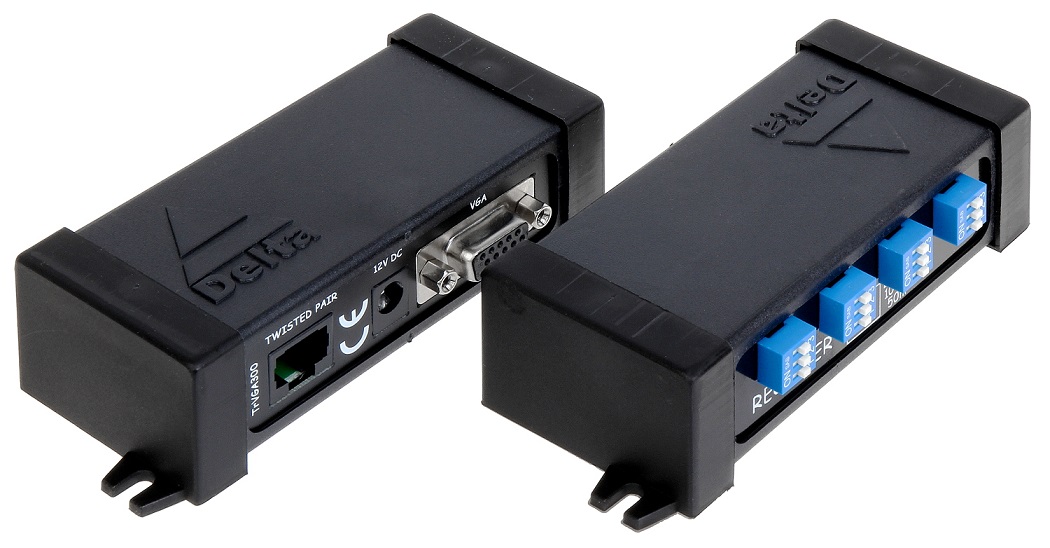

O transformador TRVGA-300-P permite uma transmiss?o activa do sinal VGA a uma dist?ncia de at? 300m atrav?s dum cabo de par tran?ado. O transmissor converte o sinal VGA permitindo a sua transmiss?o atrav?s dum cabo de par tran?ado. Os tr?s pares s?o utilizados para a transmiss?o de componentes RGB, no entanto o quarto par permite a transmiss?o da sincroniza??o.

O dispositivo est? equipado com a protec??o contra sobretensão da linha sim?trica. O transmissor e o receptor s?o um conjunto, e os dois dispositivos s?o necess?rios para o correcto funcionamento.

O conjunto inclui um transmissor e receptor.

– Tipo de dispositivo: Activo / Transmissor
– N?mero de canais.: 1 VGA
– Alimentação: 12 V / 70 mA (a fonte de alimentação n?o est? inclu?da)
– Alcance de transmiss?o de v?deo: max. 300 m
– Imped?ncia de conector sim?trico: 100 Ohm
– Tipo de conectores: VGA Tomada
– Tipo de conector sim?trico: RJ-45 (8 pinos, 4 pares) Tomada
– Peso: 0.078 kg
– Dimensões: 118 x 30 x 48 mm

– Tipo de dispositivo: Activo / Receptor
– N?mero de canais.: 1 VGA
– Alimentação: 12 V / 170 mA (a fonte de alimentação n?o est? inclu?da)
– Alcance de transmiss?o de v?deo: max. 300 m
– Imped?ncia de conector sim?trico: 100 Ohm
– Tipo de conectores: VGA Tomada f?mea
– Tipo de conector sim?trico: RJ-45 (8 pinos, 4 pares) Tomada
– Peso: 0.078 kg
– Dimensões: 118 x 30 x 54 mm

– Características escolhidas: Protec??o contra curto-circuito / Correc??o do sinal
– Resolu??o: 1920 x 1200 / 80 Hz @ 100 m / 1024 x 768 / 60 Hz @ 300 m

Cada uma das cores ? enviada atrav?s dum par tran?ado separado, e h? bastante grandes diferen?as no comprimento de cada par no cabo, de modo que pode ocorrer o fen?meno de desloca??o de cores na imagem. Nomeadamente, o fen?meno ocorre a grandes dist?ncias. A uma dist?ncia de 300m a desloca??o pode ser de at? dois pixeis. Esta desloca??o pode ser evitada, assegurando o mesmo comprimento do cabo para cada componente de cor. Isto pode ser feito dividindo a dist?ncia entre o transmissor e o receptor em tr?s partes iguais. Para cada uma delas, altere o par para um componente de cor de modo que cada componente seja transmitido atrav?s de tr?s pares diferentes no cabo. Este conceito ? ilustrado na figura a seguir. Isso n?o ? necess?rio para a transmiss?o de sincroniza??o

Um outro m?todo para eliminar estes desloca??es, nomeadamente, quando a divis?o do cabo pode ser dif?cil ou imposs?vel, consiste em aumentar o comprimento dos pares de fios mais curtos. Para fazer isso, ? necess?rio verificar o comprimento dos pares individuais. A maneira mais f?cil de fazer isso ? olhando para a linha vertical com uma largura de um ponto sobre um fundo preto no ecr?. A linha ? f?cil de criar, por exemplo, usando a aplica??o Paint. Se houver desloca??es, ser? vis?vel a separa??o da linha em componentes. Este fen?meno ? mostrado na figura abaixo

Com uma resolu??o de 1280×1024 e desvio vertical de 60 Hz, a dura??o da linha ? de 14,6 us. O resultado ? de 11,4ns (14,6 us/1280) por um pixel. A corrente eléctrica flui no cabo de par tran?ado a uma velocidade aproximada de 192 milh?es de m/s. A desloca??o dos componentes de um pixel pode ser calculada com a seguinte f?rmula: 192 000 000 * 0.000 000 0114 = 2.19 m. Se, por exemplo, obtivermos a desloca??o de um componente de 2 pixeis (a cor estar? no lado direito da linha), isso significa que o par dever? ser estendido de 4,4 m. A extensão ? necess?ria nos pares em que os componentes de cores est?o no lado direito (fig. 3b). Ajustando o comprimento extra, ? poss?vel eliminar completamente esse fen?meno. Na pr?tica, at? 50m a desloca??o ? impercept?vel. Para medir diferen?as de comprimento, tamb?m pode usar um mult?metro e medir a resist?ncia – o cabo mais curto ter? a menor resist?ncia
