Descrição
Central de amplificação de cabeça de rede configurável para sistemas MATV com amplificação separada que garante a ausência de intermodulação entre entradas.
Possui 5 entradas: FM-VHF-UHF-21...35-39....48. A banda UHF está dividida em 2 das entradas, útil em instalações de recepção de dois repetidores, uma vez que permite filtrar os canais que não correspondem a cada um deles. As de VHF e as de UHF possuem os dois margens de ganho seleccionáveis ??enquanto a entrada de FM tem uma única etapa amplificadora.
Possui um filtro anti LTE700, e um led indicador de sinal na saída para a deteção imediata de falhas na rede.
- Tamanho muito compacto (103x103x 50mm)
- LEDs indicadores da existência de sinal na saída e na alimentação
- Ganho configurável através de um switch (alto/baixo) e alto nível de saída
- Dos passos de amplificação para as bandas de TV
- Fonte de alimentação comutada que garante o baixo consumo
- Sistema de Ligação EasyF
- Chassis de elevada blindagem, fabricado em Zamak
Sistema de ligação EasyF: simplicidade e poupança
O sistema EasyF trata-se de um inovador conceito de ligação do condutor central do cabo coaxial (vivo), com ligação directa no dispositivo aumentando a fiabilidade da ligação. A não utilização de conectores F possibilita a redução do chassis e a ligação de dois cabos coaxiais no mesmo compartimento.
- Poupança real de tempo: reduz significativamente o tempo de instalação pelo facto de não ser necessário a aplicação de conectores. Tem ainda a vantagem do espaço, evitando o processo de aperto dos conectores que complica quando este é reduzido.
- Fiabilidade de ligação: A abraçadeira que suporta os cabos impede que este se solte.
- Económico: não necessita de conectores (F ou CEI) adicionais.
- Optimização do espaço: as entradas e saídas são sempre do mesmo lado do dispositivo, evitando vincar os cabos coaxiais e facilitando o trabalho no interior de armários e caixas.
- Montagem muito simples em apenas três passos: Requer apenas abrir e aparafusar a abraçadeira para ligar os cabos:
1. Abrir a abraçadeira.
2. Inserir os cabos coaxiais previamente descarnados.
3. Fechar e apertar a abraçadeira para assegurar a ligação.
Mais informação acerca da fiabilidade do sistema EasyF
Com EasyF, a ligação do cabo coaxial no dispositivo realiza-se através de um sistema automático de inserção do vivo, (condutor central) por contacto, sem necessitar de soldadura.
- Durabilidade: o tempo de vida do aparelho aumenta ao eliminar as soldaduras que se deterioram com o passar do tempo
- Redução do índice de avarias: geralmente provocadas por soldaduras frias
- Optimização do comportamento electromagnético: a altas frequências
- Compromisso com o ambiente: elimina-se a contaminação provocada pelo processo de soldadura e reduz-se o consumo eléctrico associado ao processo de fabrico
Principal
- Saída de teste (-30dB).

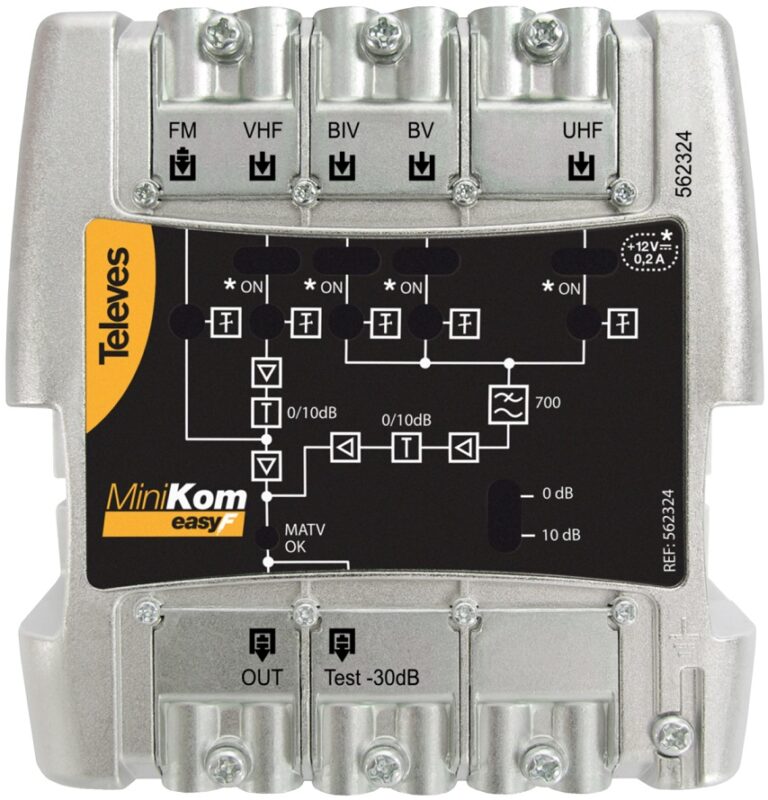

- Carátula frontal intuitiva, com ajustes e diagrama de bloqueio.
- Switch ON/OFF de passagem DC por as entradas VHF e UHF, para alimentação de pré-amplificadores ou sistemas BOSS.
- Aparafusável à parede.
Caraterísticas da Banda FM
Margem de frequências: 88 ... 108 MHz
Ganho alto: 15 dB
Ganho Baixo: 15 dB
Margem de regulação de ganho: 0 ... 20 dB
Figura de ruido : 6 dBµV
Nível de saída EN50083 IMD3 2tones -35dB: 120 dBµV
Nível de saída DIN45004B: 113 dBµV
Caraterísticas da Banda VHF
Margem de frequências: 174 ... 400 MHz
Ganho alto: 34 dB
Ganho Baixo: 24 dB
Margem de regulação de ganho: 0 ... 20 dB
Figura de ruido : 5 dBµV
Nível de saída EN50083 IMD3 2tones -35dB: 121 dBµV
Nível de saída DIN45004B: 114 dBµV
Nível de saída EN50083 IMD3 2tones -60dB: 11 dBµV
Nível de saída EN50083 IMD2 2tones -60dB: 103 dBµV
Alimentação entradas: 12 VD
Corrente máx. entradas: 200 mA
Caraterísticas da Banda BIV
Margem de frequências: 470 ... 590 MHz
Ganho alto: 34 dB
Ganho Baixo: 24 dB
Margem de regulação de ganho: 0 ... 20 dB
Figura de ruido : 10 dBµV
Nível de saída EN50083 IMD3 2tones -35dB: 123 dBµV
Nível de saída DIN45004B: 116 dBµV
Nível de saída EN50083 IMD3 2tones -60dB: 113 dBµV
Alimentação entradas: 12 VD
Corrente máx. entradas: 200 mA
Caraterísticas da Banda BV
Margem de frequências: 614 ... 694 MHz
Ganho alto: 35 dB
Ganho Baixo: 25 dB
Margem de regulação de ganho: 0 ... 20 dB
Figura de ruido : 10 dBµV
Nível de saída EN50083 IMD3 2tones -35dB: 123 dBµV
Nível de saída DIN45004B: 116 dBµV
Nível de saída EN50083 IMD3 2tones -60dB: 113 dBµV
Alimentação entradas: 12 VD
Corrente máx. entradas: 200 mA
Caraterísticas da Banda UHF
Margem de frequências: 470 ... 694 MHz
Ganho alto: 36 dB
Ganho Baixo: 26 dB
Margem de regulação de ganho: 0 ... 20 dB
Figura de ruido : 10 dBµV
Nível de saída EN50083 IMD3 2tones -35dB: 123 dBµV
Nível de saída DIN45004B: 116 dBµV
Nível de saída EN50083 IMD3 2tones -60dB: 113 dBµV
Alimentação entradas: 12 VD
Corrente máx. entradas: 200 mA
Gestão de energia
Consumo potência máx.: 10,5 W
Consumo máximo: 110 mA
Consumo máx (Entradas OFF): 4,6 W
Consumo máx (Entradas ON): 10,5 W
Tensão de entrada: Vac 50 ... 230 Vac
Frequência da rede: 50 Hz / 60 Hz
Número de entradas: 5
Numero de saidas: 1
Conectores: Tipo EasyF
Condições ambientais
Temperatura de trabalho: -5ºC ... 45 ºC
Índice de protecção: IP 20
Dimensões e peso do produto
Largura: 103 mm
Altura: 103 mm
Profundidade: 50 mm
Peso: 620 g
